更換煞車卡鉗指示 - 摩托車固定煞車卡鉗
慣例
開始更換程序之前，確保用於更換的備件適合車輛的品牌和型號。
識別與車輛和備件型號最相似的數字。
1. 將車輛定位在支架上。
警告! 在下述所有階段中，確保煞車油不會接觸車輛可能損毀的零件，特別是塗漆零件。一旦發生液體濺出或意外洩漏，立即用紙吸除並用水清洗。

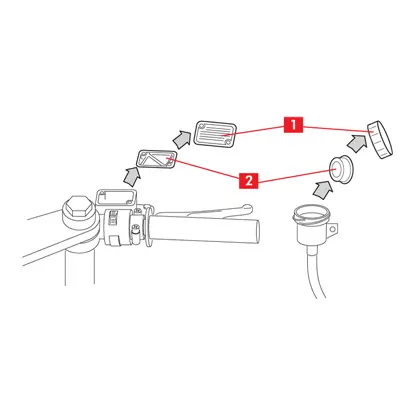

2. 打開塞子（第 1 點）並取下薄膜（第 2 點）和卡鉗煞車油儲液器上的所有隔膜。

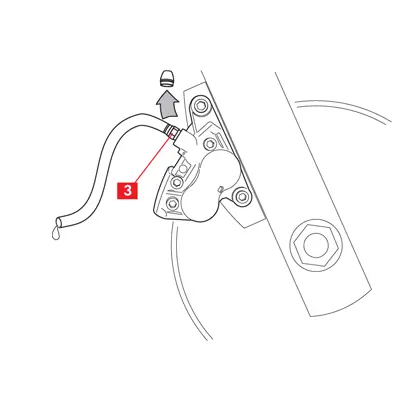

3. 拆下保護蓋，將透明管連接到卡鉗上的排放螺絲（第 3 點）；將一個盆子放在管末端下方以收集液體。
4. 鬆開排放螺絲（第 3 點）並排空液壓回路。
5. 轉緊排放螺絲並取下收集管。
4. 鬆開排放螺絲（第 3 點）並排空液壓回路。
5. 轉緊排放螺絲並取下收集管。

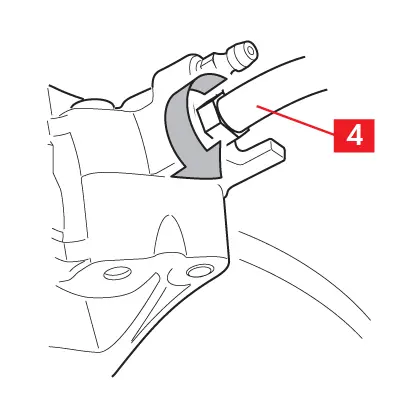

6. 將卡鉗上的供液管（第 4 點）鬆開到可以用手完全鬆開的程度，以防止煞車油洩漏。

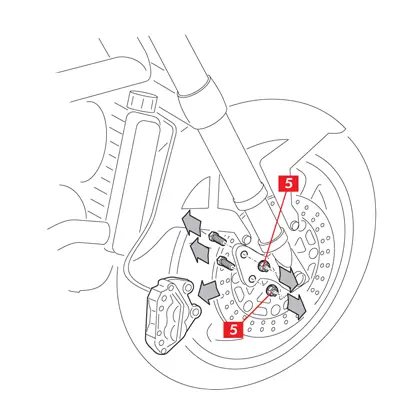

7. 用開口扳手鬆開固定螺栓（第 5 點），然後從車輛底盤拆下卡鉗。

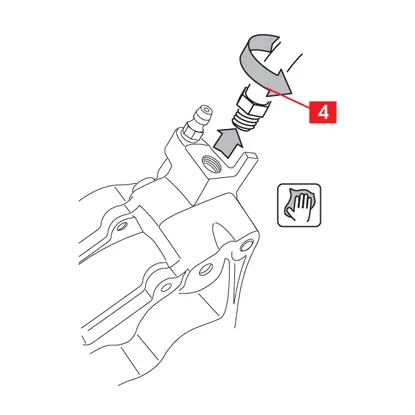

8. 完全拆下卡鉗上的供液管（第 4 點）。立即吸除任何洩漏的煞車油。抬高供油管以防止液體洩漏。
9. 拆下要更換的卡鉗並將它放在工作台面上。
9. 拆下要更換的卡鉗並將它放在工作台面上。

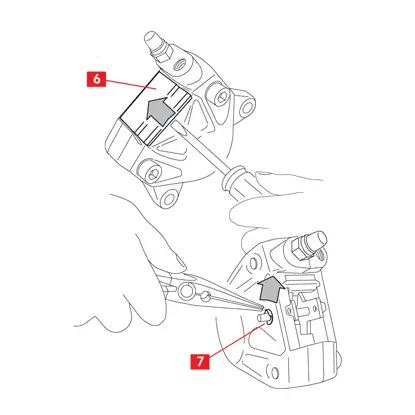

10. 對於配有防塵蓋的型號，用螺絲起子拆下防塵蓋（第 6 點）。

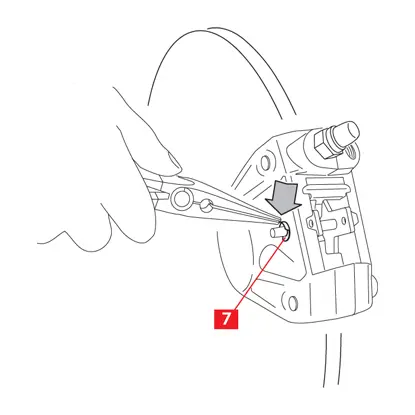

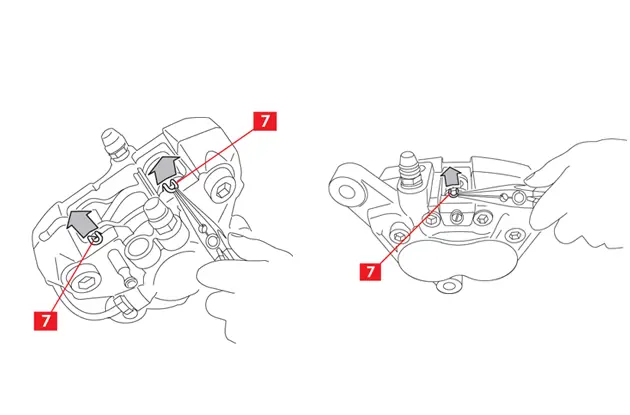

11. 對於配有固定夾（第 7 點）的型號，用鉗子將它拆下。

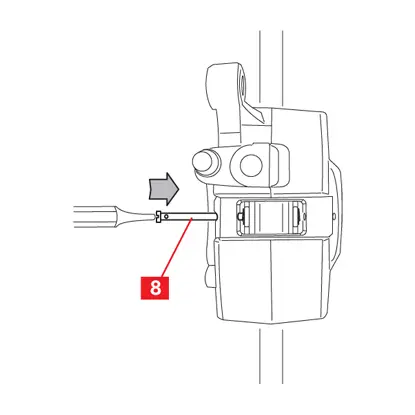

12. 若有必要，用鎚子和銷釘起子拆下一個或多個銷釘第 8 點）。
13. 對於含螺絲鎖緊之銷釘的卡鉗，鬆開並拆下銷釘。
13. 對於含螺絲鎖緊之銷釘的卡鉗，鬆開並拆下銷釘。

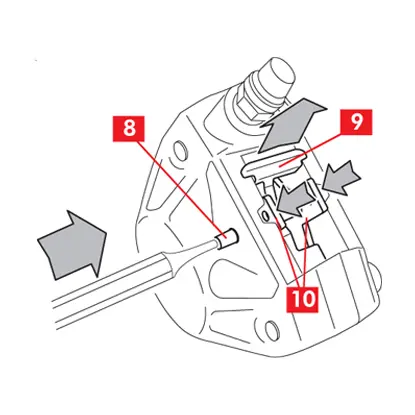

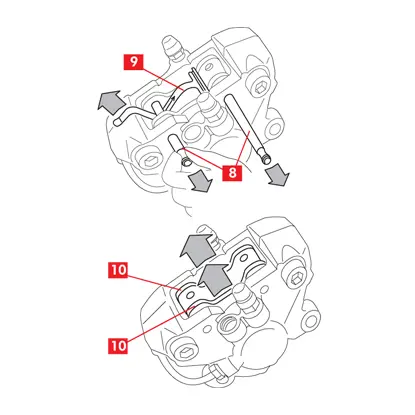

14. 拆下煞車片（第 10 點），若有必要，同時拆下彈簧（第 9 點）。
15. 用氈筆在煞車片上標記煞車碟盤旋轉方向，以確保裝回煞車片時位置正確。
安裝新卡鉗

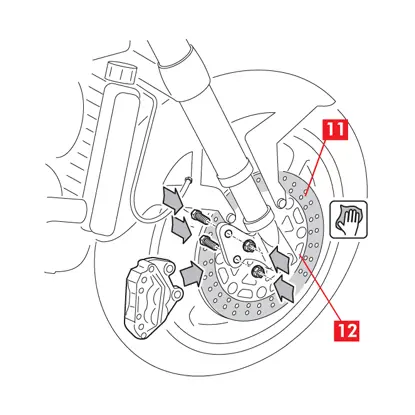

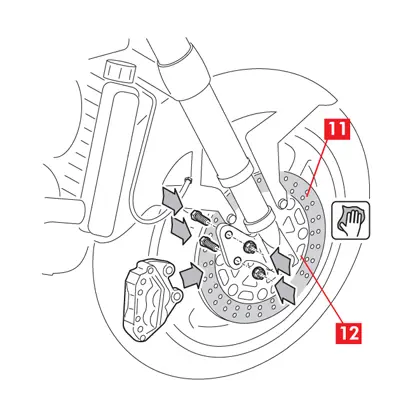

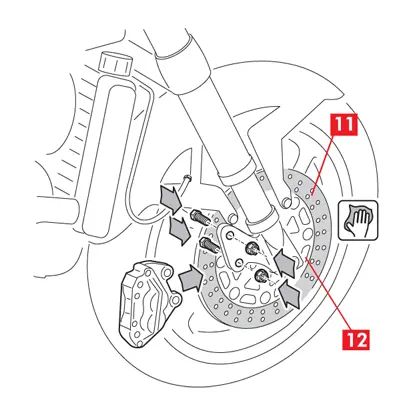

1. 用脫脂產品（例如 Solvent SE 47）清潔煞車碟盤（第 12 點）的煞車區域（第 11 點）。

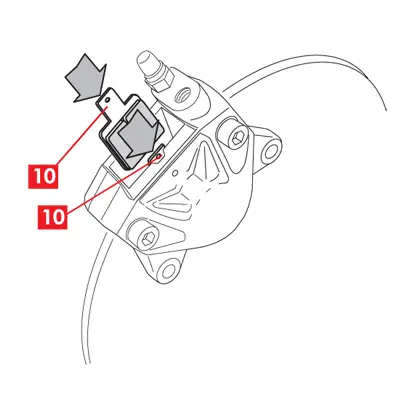

2. 若卡鉗是整體式卡鉗 - 或若有必要 - 將煞車片插入新卡鉗。
3. 將卡鉗放在盤轂托架上。
4. 對於含徑向配件（螺絲軸線垂直於車輪軸線）的卡鉗，定位緊固螺絲。用手轉緊緊固螺絲，不要使用扳手或其他工具；必須在系統排放後再執行最終轉緊，如這條街所示（請參閱「使用徑向配件鎖緊卡鉗」）。
4. 對於含徑向配件（螺絲軸線垂直於車輪軸線）的卡鉗，定位緊固螺絲。用手轉緊緊固螺絲，不要使用扳手或其他工具；必須在系統排放後再執行最終轉緊，如這條街所示（請參閱「使用徑向配件鎖緊卡鉗」）。
5. 對於含軸向配件（螺絲軸線平行於車輪軸線）的卡鉗，依照車輛製造廠商的指示鎖緊。或使用下列近似鎖緊扭力作為參考：
| 螺絲類型 | 鎖緊扭力 |
| M10x1.25 | 50 Nm |
| M10x1.5 | 50 Nm |
| M8x1.25 | 28 Nm |

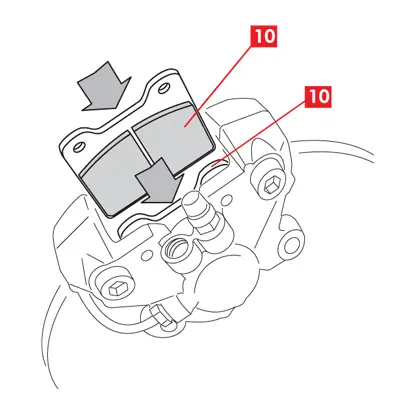

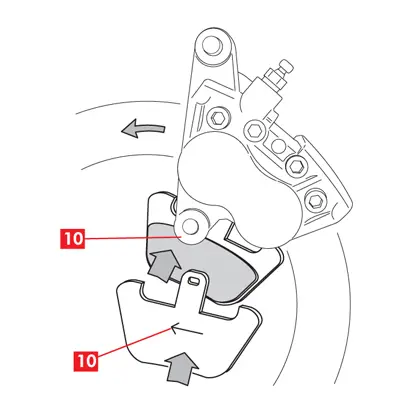

6. 若之前沒有將煞車片（第 10 點）插入新卡鉗，現在將它們插入，正確放入它們的插座中，並確保它們上面標記的任何箭頭都朝向煞車碟盤旋轉方向。
注意! 檢查煞車片插座中所有彈簧的位置是否正確。
危險! 插入煞車片時，摩擦材料必須朝向煞車碟盤。
危險! 確保摩擦面不會被油脂弄髒；必須用砂紙清除所有油脂痕跡。
危險! 確保摩擦面不會被油脂弄髒；必須用砂紙清除所有油脂痕跡。
7. 若沒有固定在煞車片上，重新定位彈簧（第 9 點）。
注意! 當可以插入一個或多個銷釘並且彈簧上標記的任何箭頭都朝向煞車碟盤旋轉方向時，即表示彈簧處於正確的位置。
注意! 當可以插入一個或多個銷釘並且彈簧上標記的任何箭頭都朝向煞車碟盤旋轉方向時，即表示彈簧處於正確的位置。

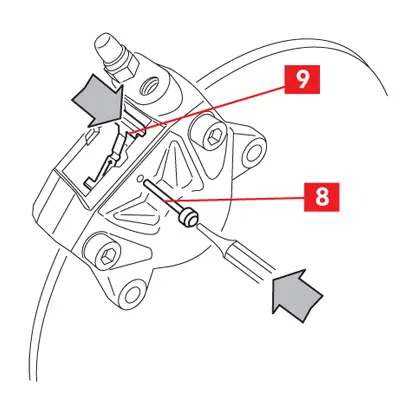

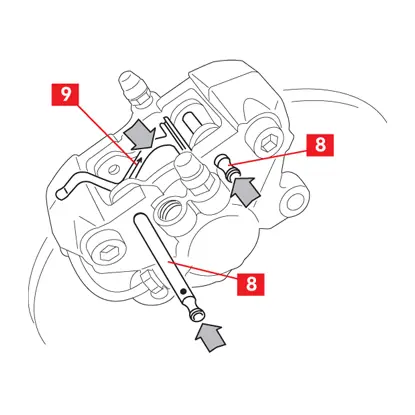

8. 重新定位一個或多個銷釘（第 8 點），用一隻手將彈簧（第 9 點）保持在適當的位置。

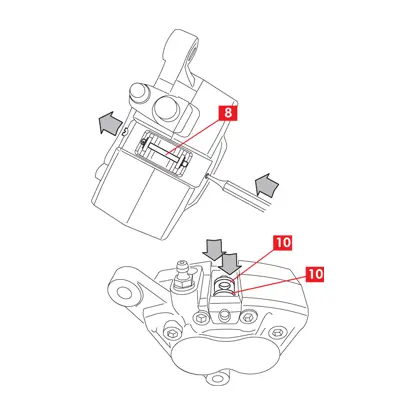

9. 用鎚子和銷釘起子找到一個或多個銷釘（第 8 點）。當銷釘不再繼續移動並且鎚子敲擊的聲音更強且具有金屬感時，即表示銷釘位置正確。
9. 用鎚子和銷釘起子找到一個或多個銷釘（第 8 點）。當銷釘不再繼續移動並且鎚子敲擊的聲音更強且具有金屬感時，即表示銷釘位置正確。
對於含螺絲鎖緊之銷釘的卡鉗，依照下列扭力鎖緊銷釘。
| 銷釘類型 | 鎖緊扭力 |
| 梅花螺塞 | 5÷7 Nm |
| 六角螺塞 | 9÷12 Nm |

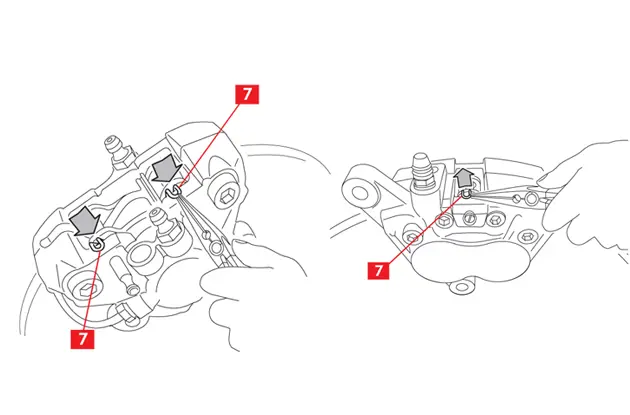

10. 裝回所有夾子（第 7 點）。
11. 重新定位所有防塵蓋，輕輕施加壓力。
12. 連接液體入口管（第 4 點）。
13. 依照車輛製造廠商的規格，在煞車油儲液器中注入新的煞車液。
13. 依照車輛製造廠商的規格，在煞車油儲液器中注入新的煞車液。
在卡鉗側排放系統

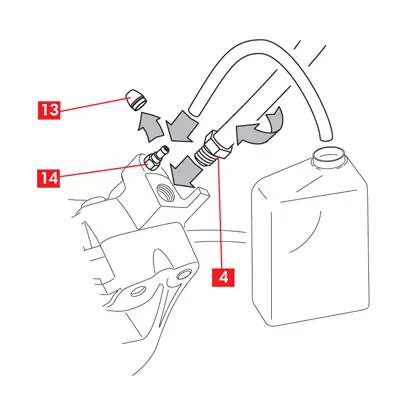

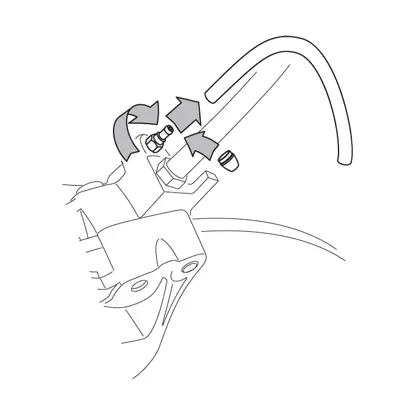

1. 拆下保護蓋（第 13 點），將透明管連接到卡鉗上的排放螺絲（第 14 點）；將一個盆子放在管末端下方以收集液體。

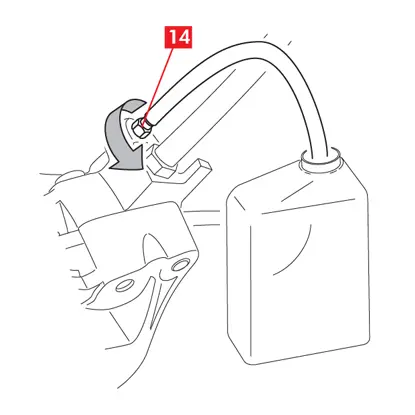

2. 轉開排放螺絲（第 14 點）。
警告! 確保煞車油不會接觸車輛可能損毀的零件，尤其是塗漆零件。用紙吸除任何洩漏的煞車油。
3. 拉起/踩下煞車桿/踏板。
4. 重新轉緊排放螺絲。
5. 釋放煞車桿/踏板。
6. 鬆開排放螺絲。
7. 再次拉起/踩下煞車桿/踏板。
8. 重複以上四點，直到煞車桿/踏板恢復正常阻力。
4. 重新轉緊排放螺絲。
5. 釋放煞車桿/踏板。
6. 鬆開排放螺絲。
7. 再次拉起/踩下煞車桿/踏板。
8. 重複以上四點，直到煞車桿/踏板恢復正常阻力。
9. 重新轉緊排放螺絲。轉緊螺絲後，拆下液體收集管。
10. 使用下表提供的近似鎖緊扭力鎖緊放氣螺絲：
10. 使用下表提供的近似鎖緊扭力鎖緊放氣螺絲：
| 排放螺絲 | M6x1 | M8x1,25 | M10x1 | M12x1 |
| 鎖緊扭力 | 5÷7 Nm | 7÷10 Nm | 12÷16 Nm | 18÷22 Nm |
11. 排放後，儲液器內的煞車油將處於最低液位。使用合適的工具（例如收縮器）完全縮回卡鉗活塞。
12. 若有必要，在儲液器中補充煞車油。
13. 徹底清潔排放螺絲（第 1 點）、薄膜（第 2 點）和煞車油儲液器上的所有隔膜。
14. 重新定位薄膜（第 2 點）、任何隔膜，並重新轉緊儲液器上的排放螺絲（第 1 點），重新鎖緊所有緊固螺絲。
15. 用濕布徹底清除意外溢出的煞車油。
13. 徹底清潔排放螺絲（第 1 點）、薄膜（第 2 點）和煞車油儲液器上的所有隔膜。
14. 重新定位薄膜（第 2 點）、任何隔膜，並重新轉緊儲液器上的排放螺絲（第 1 點），重新鎖緊所有緊固螺絲。
15. 用濕布徹底清除意外溢出的煞車油。
使用徑向配件鎖緊卡鉗
1. 用力操作煞車桿/踏板數次。
2. 保持拉起/踩下煞車桿/踏板，使系統保持加壓。
3. 用開口扳手鎖緊卡鉗緊固螺絲，然後施加車輛製造廠商規定的鎖緊扭力。使用「安裝新卡鉗」中所示的鎖緊扭力。
4. 釋放煞車桿/踏板。
3. 用開口扳手鎖緊卡鉗緊固螺絲，然後施加車輛製造廠商規定的鎖緊扭力。使用「安裝新卡鉗」中所示的鎖緊扭力。
4. 釋放煞車桿/踏板。
對於所有卡鉗類型
1. 模擬煞車操作並檢查後煞車指示燈是否亮起。
危險! 若發現卡鉗漏油，重複上述所有操作，找出原因並排除故障。
2. 將車輛從支架上移開。
一般和安全資訊
本產品的設計符合所有適用的安全標準。不得將本產品用於其設計和製造的特定用途之外的用途。將產品用於任何其他目的或對產品進行任何修改或篡改可能會影響產品的效能並可能導致產品不安全。
此類修改或不當使用將會導致有限保修失效，並可能使使用產品的人員對他人造成的人身傷害或財產損失承擔責任。
在這些指示中，使用的「危險！」 是指若不遵守，很可能導致嚴重傷害甚至死亡的程序。「警告！」 是指若不遵守，可能會導致傷害的程序。「注意！」 是指若不遵守，可能會導致車輛毀損的程序。
危險
- 本產品對於安裝該產品的車輛之安全操作至關重要，並且只能由經過訓練和/或依據產品設計用途進行安裝和使用方面具有豐富經驗的技術熟練且合格的人員進行安裝。
- 安裝人員必須具備其行業的適當工具，並擁有處理車輛維修的知識和經驗。無論是由於未能忠實、完全遵循這些指示或其他原因造成的不當或不正確的安裝，都將使有限保修失效，並可能使安裝人員在發生人身傷害或財產損失時承擔責任。
- 對於因操作不當安裝替換產品之車輛而導致的毀損或操作人員受傷，或操作人員造成的任何毀損或傷害，Brembo 概不承擔任何責任。
- 避免油脂和其他潤滑劑與煞車碟盤和煞車片的煞車表面接觸，否則可能會影響煞車系統的效率並造成嚴重的物理損毀。
- 不得將本產品所替換的舊產品安裝在任何其他產品上。否則可能會導致財產損失和人身傷害，包括死亡。
- 務必檢查儲液器中的煞車油液位是否處於儲液器上指示的最低液位和最高液位之間。液位不正確可能會導致煞車油洩漏或煞車系統效率降低。儲液器中的煞車油過多或過少都可能導致煞車無法正常工作，並可能導致人身傷害，包括死亡。
注意!
不要使用鋒利的工具來安裝橡膠零件，這些工具會損毀橡膠零件。務必更換毀損的元件。
警告!
- 為了避免安裝出現缺陷，避免劇烈撞擊和/或損毀產品、其零件和元件，否則將會降低其效率並可能導致故障。若有必要，更換任何毀損的零件或元件。
- 在更換本產品以及煞車油、煞車片、煞車蹄片等相關物品的過程中，安裝人員將會接觸依據適用法律、規則和法規可能被視為「危險廢物」的液體和零件。所有此類廢物都必須依據所有適用的法律、規則和法規進行處理、回收和/或處置。若不這樣做，危險廢物的產生者可能會受到環境法的處罰，並可能導致產生者或其他人遭受人身傷害或財產損失。
- 確保所有電氣觸點連接正確，檢查警告燈是否亮起。若沒有亮起，即表示警告燈無法正常工作，並會導致煞車系統效率降低或煞車訊號故障。
- 若要避免受傷：
- 使用合適的設備防止吸入清潔零件過程中產生的灰塵。
- 拆卸和組裝具有鋒利邊緣的元件時務必戴上手套。
- 不要讓皮膚表面直接接觸煞車片和煞車蹄片，否則可能會導致擦傷。
- 使用壓縮空氣拆卸卡鉗活塞時，請勿將手放入煞車片定位插座中，否則會有壓傷的危險。
- 避免直接接觸煞車油，因為它會刺激皮膚和眼睛。若發生接觸，依照車輛或煞車油製造廠商的指示徹底清洗。
- 避免電氣元件受到靜電荷或撞擊，否則可能會損毀塑膠零件。
- 避免所拆卸的電氣元件受潮。
保修限制
本保修涵盖自货物交付之日起两年内发生的所有合格缺陷。消费者必须在发现上述缺陷之日起两个月内向卖方报告符合性缺陷，但不影响为寻求缺陷补救而采取行动的时效期为货物交付后二十六个月。如果出现合格缺陷，用户有权根据《消费者法》第 130 条的规定（如适用）修理或更换商品，或要求适当降价或终止合同>> <<。
本保修构成与本产品有关的唯一保修，并取代任何其他口头和书面保修。
